Studienmaterial zur Veranstaltung Qualitätssicherung
Arbeitsanweisung 7
Bedienung des Videomessgerätes TESA VISIO 300
Abbildung 1: Videomessgerätes TESA VISIO 300 mit Messrechner
1
Zuständigkeiten
Die Verknüpfung von Aufgaben und Zuständigkeiten ist in nachfolgender Matrix hinterlegt:
| Aufgabe | Verantwortung | ||
|---|---|---|---|
| Prof. Dr. Hartke | Herr Peters | Studenten | |
| Inbetriebnahme im Rahmen der Praktika und wissenschaftlicher Arbeiten | I | D | M |
| Einweisung der Studenten | I | D | M |
| Bearbeitung von Messaufgaben | I | M | D |
| Regelmäßige Überprüfung der Betriebsbereitschaft und Pflege | D | M | – |
| D = Durchführungsverantwortung; M = Mitwirkungsverantwortung; I = Information | |||
2
Gültigkeitsbereich
Diese Arbeitsanweisung gilt für das Messtechnische Labor des Fachbereiches Maschinenbau der Fachhochschule Dortmund, Raum B017.
3
Ziele / Zweck
Fachgerechter Umgang mit messtechnischen Geräten ist Ziel einer berufsbefähigenden Ingenieurausbildung. Diese Arbeitsanweisung beschreibt die Inbetriebnahme und Handhabung des Videomessgerätes „TESA VISIO 300“ sowie Verantwortlichkeiten für dessen Pflege.
4
Anstoß
Studienverlaufsplan, Praktikum.
5
Grundlagen
Handbuch für das Rechnerprogramm „TESA-REFLEX Vista 2.2“.
6
Ablauf / Vorgehensweise / Vorgabe

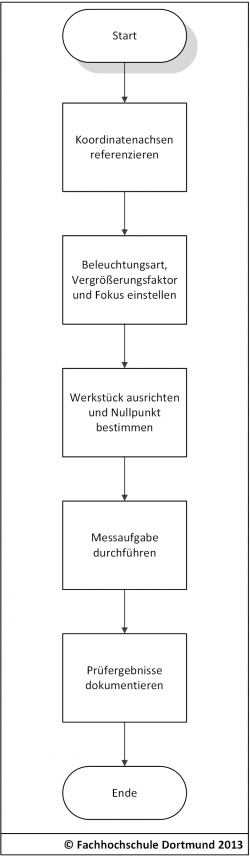

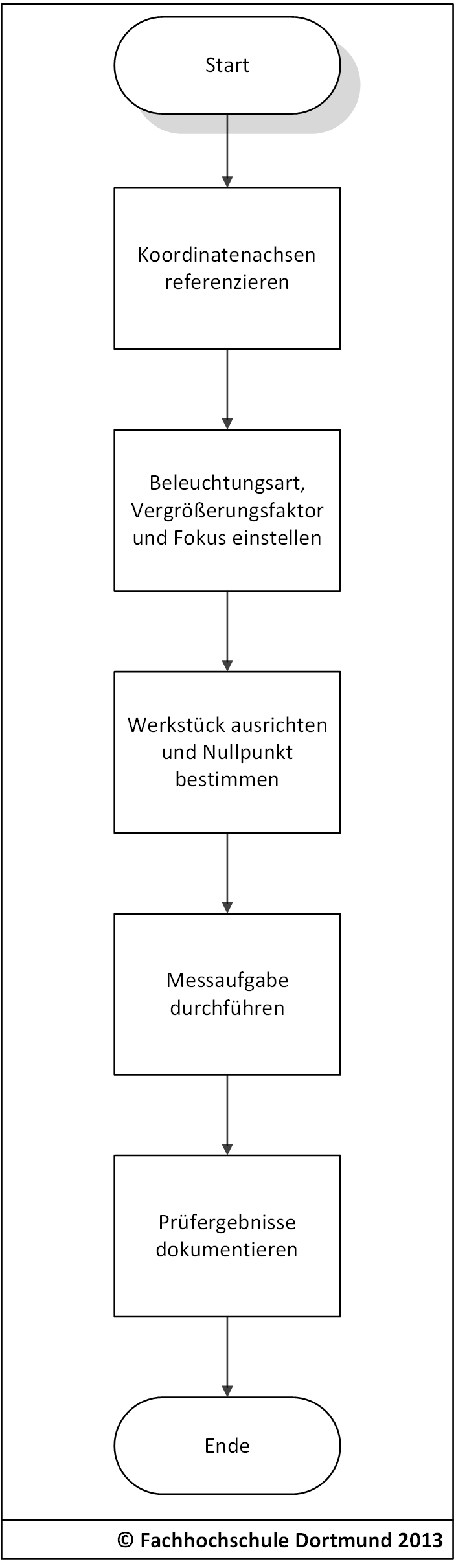

Die Inbetriebnahme des Videomessgerätes „TESA VISIO 300“ und die Durchführung einer Messaufgabe sind im folgenden Flussbild dargestellt. Eine detaillierte Anleitung zur Bedienung finden Sie in Anlage 1 und eine Erklärung einiger Funktionen in Anlage 2 dieser Arbeitsanweisung.
Abb.: Arbeitsablauf
Diese Arbeitsanweisung befindet sich zusätzlich ausgedruckt im Messtechnischen Labor. Sie darf zum Selbststudium heruntergeladen oder ausgedruckt werden. Hierbei gilt allerdings eine Eigenverantwortung des Nutzers bezüglich der Aktualität der Inhalte.
7
Messung
–
8
Ergebnisse, Dokumentation
Zum Abschluss einer Messreihe werden die Prüfergebnisse in einem Prüfbericht dokumentiert, siehe hierzu Anlage 1 und Anlage 2.
9
Korrektur und Verbesserungsmaßnahmen
Der Änderungsdienst für diese Arbeitsanweisung unterliegt dem Leiter des Messtechnischen Labors.
10
Mitgeltende Unterlagen
| Handbuch für das Rechnerprogramm TESA-REFLEX Vista 2.2 | Ablageort: Messtechnisches Labor |
| DIN ISO 1101: Form- und Lagetoleranzen | Siehe Normendatenbank der Bibliothek |
11
Anlagen
