Studienmaterial zur Veranstaltung Qualitätssicherung >Arbeitsanweisung 8 Bedienung des Höhenmessgeräts TESA micro-hite plus M 600
Anlage 1
Inbetriebnahme und Bearbeitung einer Messaufgabe

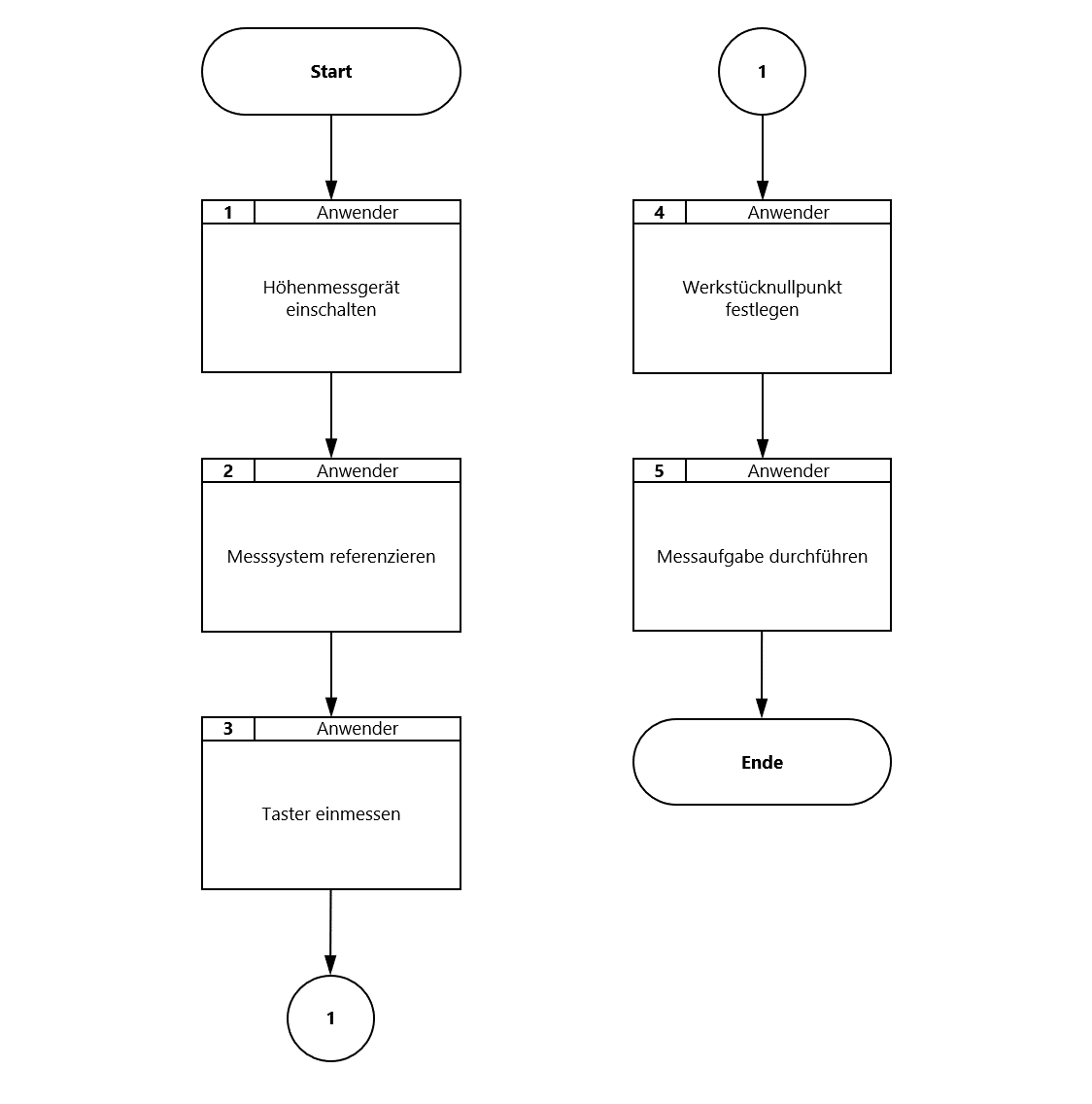

Abbildung 1: Arbeitsablauf, Flussdiagramm
Tabelle 1: Arbeitsablauf, Detailbeschreibung
| Schritt | Aktion | Ergebnis | |
|---|---|---|---|
| 1 | Höhenmessgerät einschalten | Die Einschalttaste  auf dem Bedienpult drücken. | |
| 2 | Messsystem referenzieren | Die Referenzierung des Längenmesssytems startet automatisch nach dem Einschalten. | Der Taster verfährt in der Z-Achse und anschließend an den Maschinennullpunkt. |
| 3 | Taster einmessen | 1) Das Referenzteil zum Antasten so auf der Messplatte positionieren, dass sich die Tastkugel in der Nut befindet. | 1) Die Tastkugel befindet sich mittig in der Nut. |
2) Die Taste  (Messung des Mittelpunkts und der Breite einer Nut) auf dem Bedienpult drücken. | 2) Durch Bestimmung der Nutbreite wird der Tastkugeldurchmesser ermittelt. Im Display erscheint 5t-3. | ||
| 3) Das Referenzteil von der Messplatte entfernen. | |||
| 4 | Werkstücknullpunkt festlegen | Den Werkstücknullpunkt auf Basis der Technischen Zeichnung festlegen: 1) Mittels Handrad (rechts unten am Gerät) den Taster oberhalb der Messplatte positionieren. | 1) Der Taster steht ca. 10 mm oberhalb der Messplatte. |
2) Die Taste  (Antastrichtung wie Pfeilrichtung) drücken. | 2) Die Messplatte wird durch Antasten als Werkstücknullpunkt festgelegt. Im Display wird der Wert 0 angezeigt. | ||
| 5 | Messaufgabe durchführen | 1) Das Werkstück auf der Messplatte positionieren und die Tasterposition mittels Handrad voreinstellen. | 1) Der Taster steht knapp oberhalb der zu messenden Werkstückfläche. |
2) Den Messvorgang mit der Taste bzw.  (Antastrichtung wie Pfeilrichtung) auf dem Bedienpult starten. | 2) Der gemessene Wert wird auf dem Display angezeigt. | ||
