Arbeitsanweisung 8
Bedienung des Höhenmessgeräts TESA micro-hite plus M 600

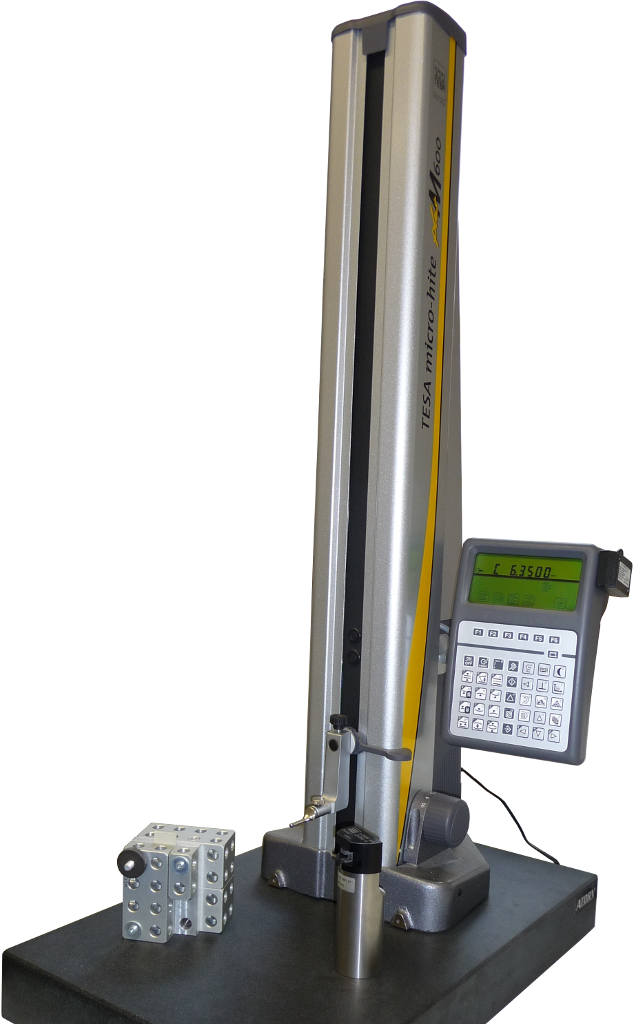

Abbildung 1: Aufbau des Messgeräts
1
Zuständigkeiten
Die Verknüpfung von Aufgaben und Zuständigkeiten ist in nachfolgender Matrix hinterlegt:
Tabelle 1: Verantwortungsmatrix
| Aufgabe | Verantwortung | ||
|---|---|---|---|
| Inbetriebnahme im Rahmen der Praktika und wissenschaftlicher Arbeiten | I | D | M |
| Einweisung der Studenten | I | D | M |
| Bearbeitung von Messaufgaben | I | M | D |
| Regelmäßige Überprüfung der Betriebsbereitschaft und Pflege | D | M | – |
| D = Durchführungsverantwortung; M = Mitwirkungsverantwortung; I = Information | |||
2
Gültigkeitsbereich
Diese Arbeitsanweisung gilt für das Messtechnische Labor des Fachbereiches Maschinenbau der Fachhochschule Dortmund, Raum B017.
3
Ziele / Zweck
Fachgerechter Umgang mit messtechnischen Geräten ist Ziel einer berufsbefähigenden Ingenieurausbildung. Diese Arbeitsanweisung beschreibt die Inbetriebnahme und Handhabung des Höhenmessgeräts TESA micro-hite plus M 600 sowie Verantwortlichkeiten für dessen Pflege.
4
Anstoß
Studienverlaufsplan, Praktikum.
5
Grundlagen
Betriebsanleitung für das Höhenmessgerät TESA micro-hite plus M 600 der Fa. Tesa.
6
Ablauf / Vorgehensweise / Vorgabe
Die Inbetriebnahme des Höhenmessgerätes „TESA micro-hite plus M 600“ und die Durchführung einer Messaufgabe sind im folgenden Flussbild dargestellt. Eine detaillierte Anleitung zur Bedienung finden Sie in Anlage 1 und Anlage 2 dieser Arbeitsanweisung.

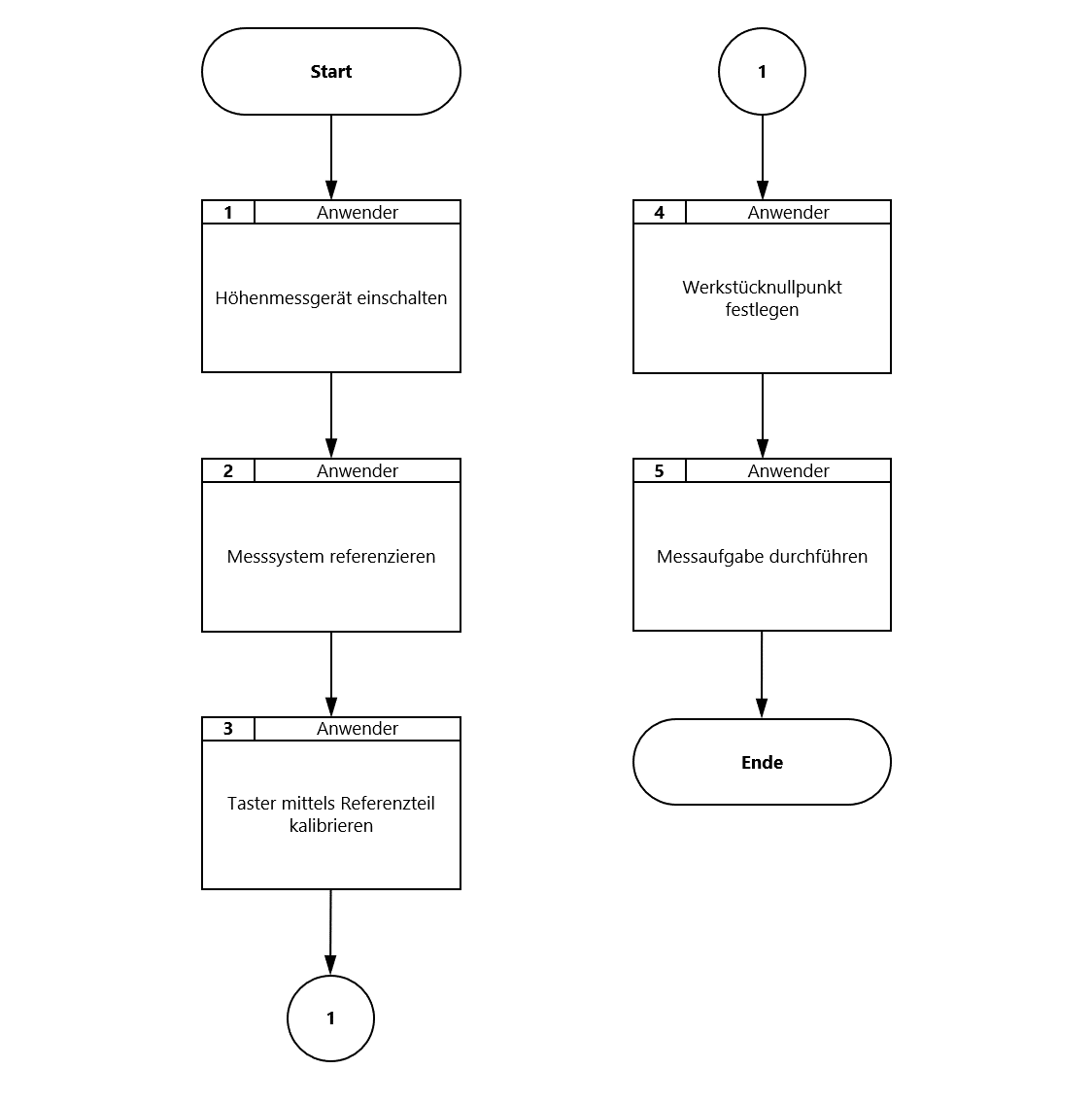

Abbildung 2: Arbeitsablauf
Diese Arbeitsanweisung befindet sich zusätzlich ausgedruckt im Messtechnischen Labor. Sie darf zum Selbststudium heruntergeladen oder ausgedruckt werden. Hierbei gilt allerdings eine Eigenverantwortung des Nutzers bezüglich der Aktualität der Inhalte.
7
Messung
–
8
Ergebnisse, Dokumentation
Nach Beendigung einer Messwertaufnahme werden die Messwerte zwecks Weiterverarbeitung z. B. per Funk zu einem Terminal-Empfänger gesendet.
1. Übermittlung der Messwerte nach Tasterbetätigung am Funksender:

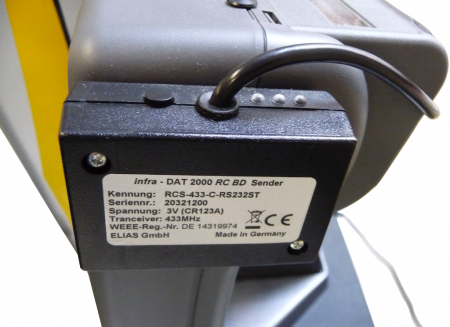

Abbildung 3: infra - DAT-Funksender am Bedienpult
2. Automatische Übertragung der Messwerte in Verbindung mit der Sender-ID, z. B. nach Microsoft-Excel®:

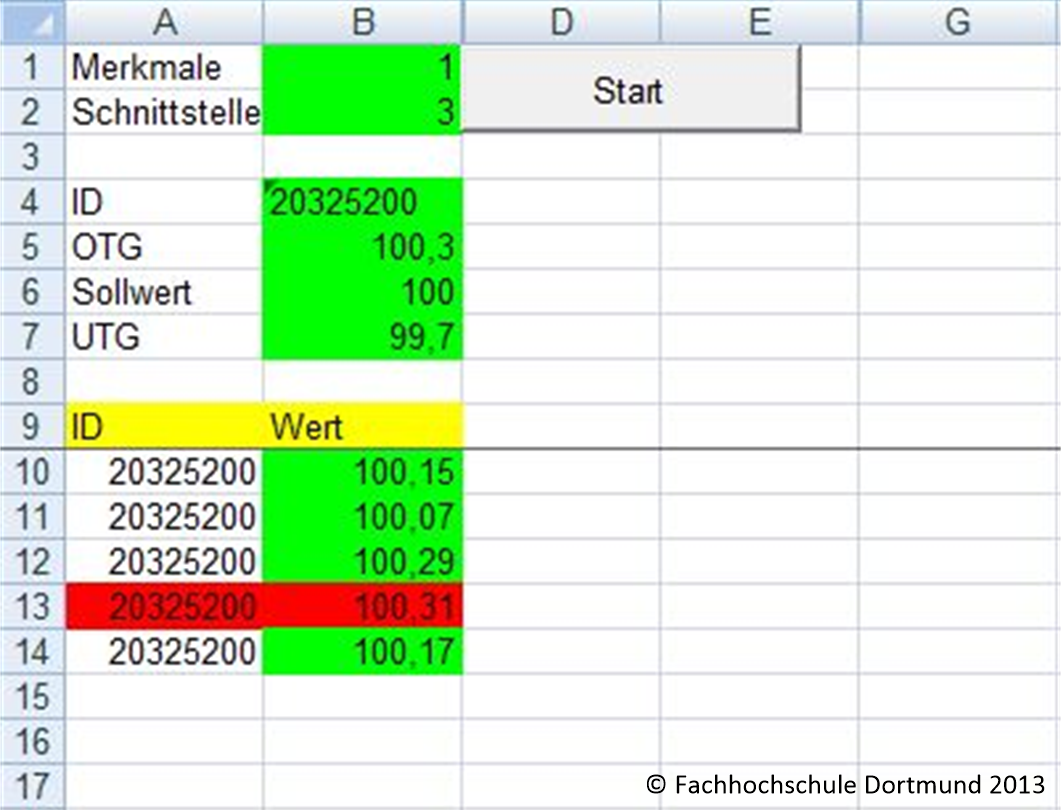

Abbildung 4: Excel-Tabelle mit dem infra-DAT-Add-In Datacollect
9
Korrektur und Verbesserungsmaßnahmen
Der Änderungsdienst für diese Arbeitsanweisung unterliegt dem Leiter des Messtechnischen Labors.
10
Mitgeltende Unterlagen
- Betriebsanleitung für das Höhenmessgerät TESA micro-hite plus M 600
der Firma TESA
Ablageort: Messtechnisches Labor
11
Anlagen
