Studienmaterial zur Veranstaltung Qualitätssicherung > Arbeitsanweisung 8 Bedienung des Höhenmessgeräts TESA micro-hite plus M 600
Anlage 2

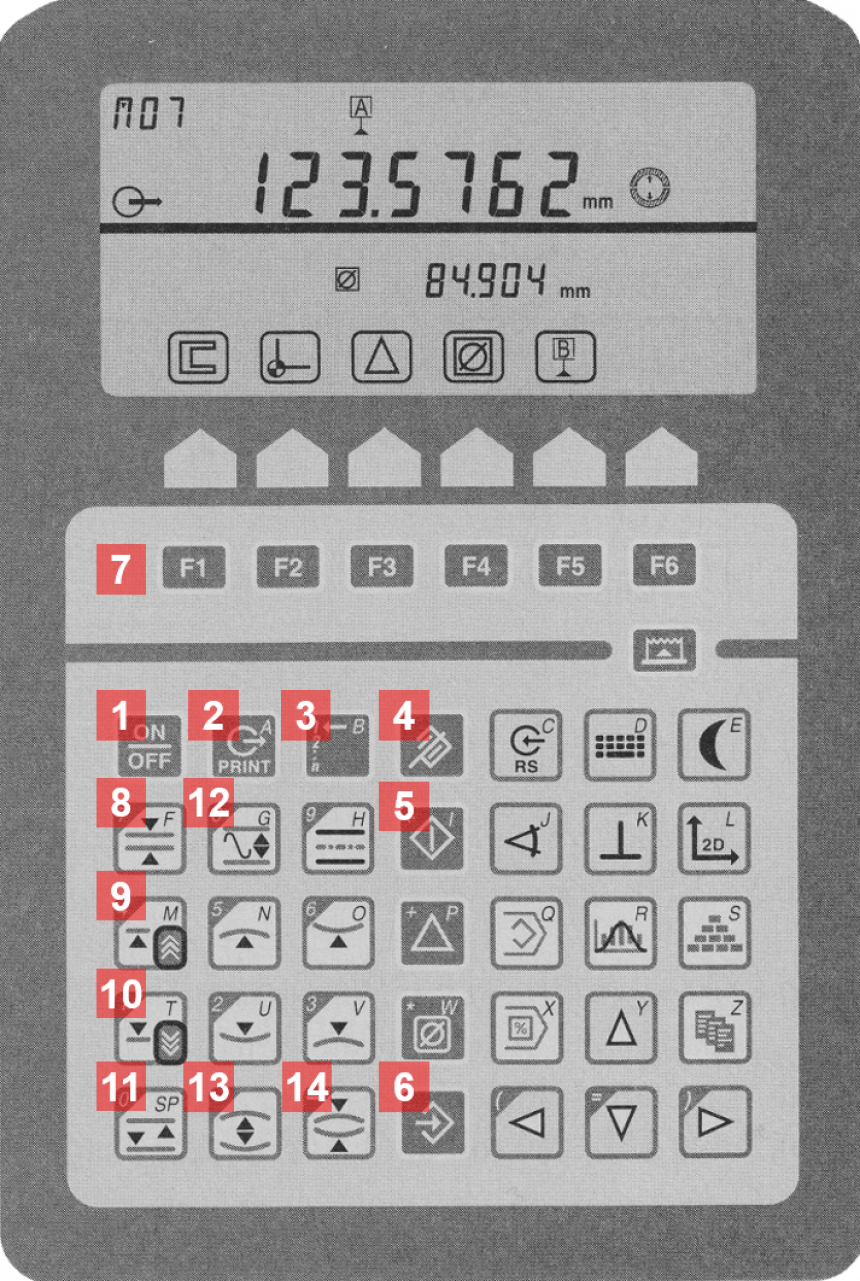

Tastenbelegung am Bedienpult Power Panel plus M 600
| Taste | Beschreibung | |
|---|---|---|
| 1 |  | Gerät einschalten/ausschalten (Taste gedrückt halten) |
| 2 |  | Datenübertragung zum Funksender (Aktivierung) |
| 3 |  | Rückstellung des Messwertzählers |
| 4 |  | Annulierung der letzten Messung (der letzten Messfunktion) |
| 5 |  | Löschen der Basisreferenzen (Anschließend Neuaufnahme der Basisreferenzen) |
| 6 |  | Enter-Taste (Bestätigung) |
| 7 |  bis  | Funktionstasten (Displayinhalt beachten) |
| 8 |  | Breiten-/Mittelpunktmessung |
| 9 |  | Antastrichtung wie Pfeilrichtung |
| 10 |  | Antastrichtung wie Pfeilrichtung |
| 11 |  | Messung des Mittelpunkts und der Breite einer Nut (Wird auch zur Kalibrierung der Tastkugelkonstante benutzt, siehe Anlage 1) |
| 12 |  | Messung von Parallelitäts- oder Rund- bzw. Planlaufabweichungen |
| 13 |  | Messung des Mittelpunkts und des Durchmessers einer Bohrung |
| 14 |  | Messung des Mittelpunkts und des Durchmessers einer Welle |
