Studienmaterial zur Veranstaltung Qualitätssicherung > Arbeitsanweisung 5 Bedienung des Oberflächenmessgeräts Perthen Perthometer S8P
Anlage 1
Inbetriebnahme und Bearbeitung einer Messaufgabe

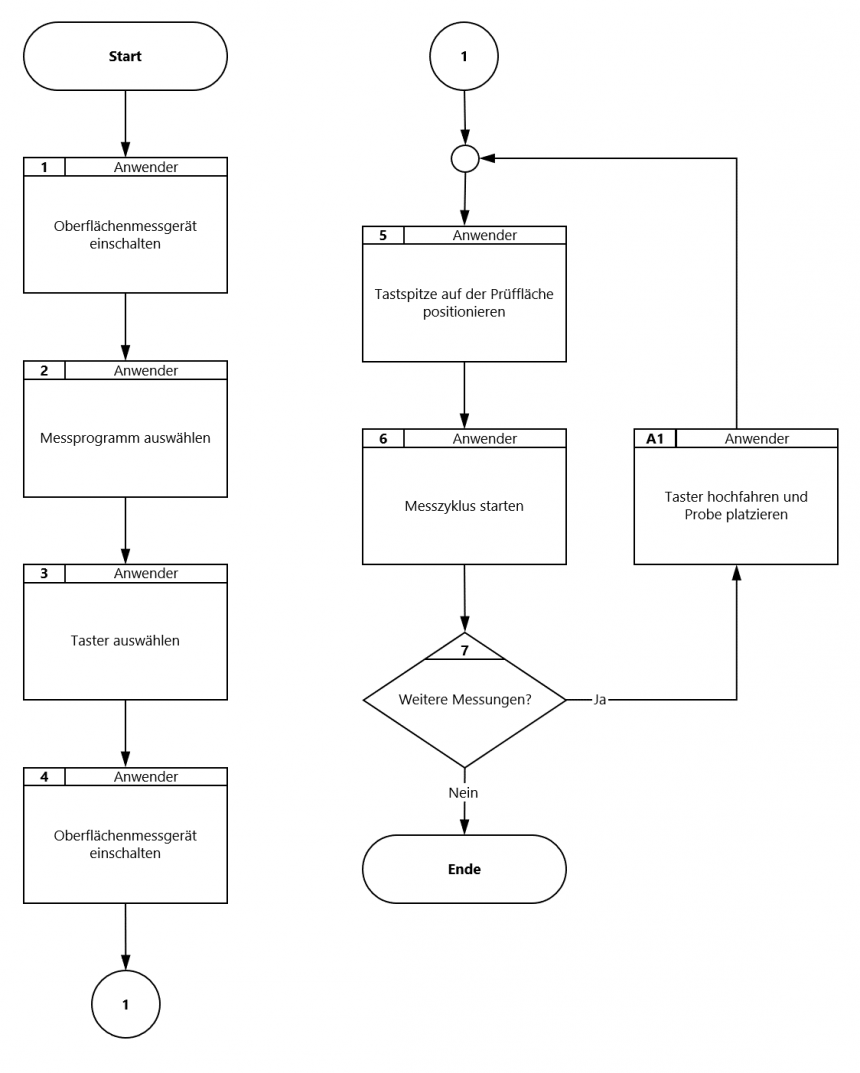

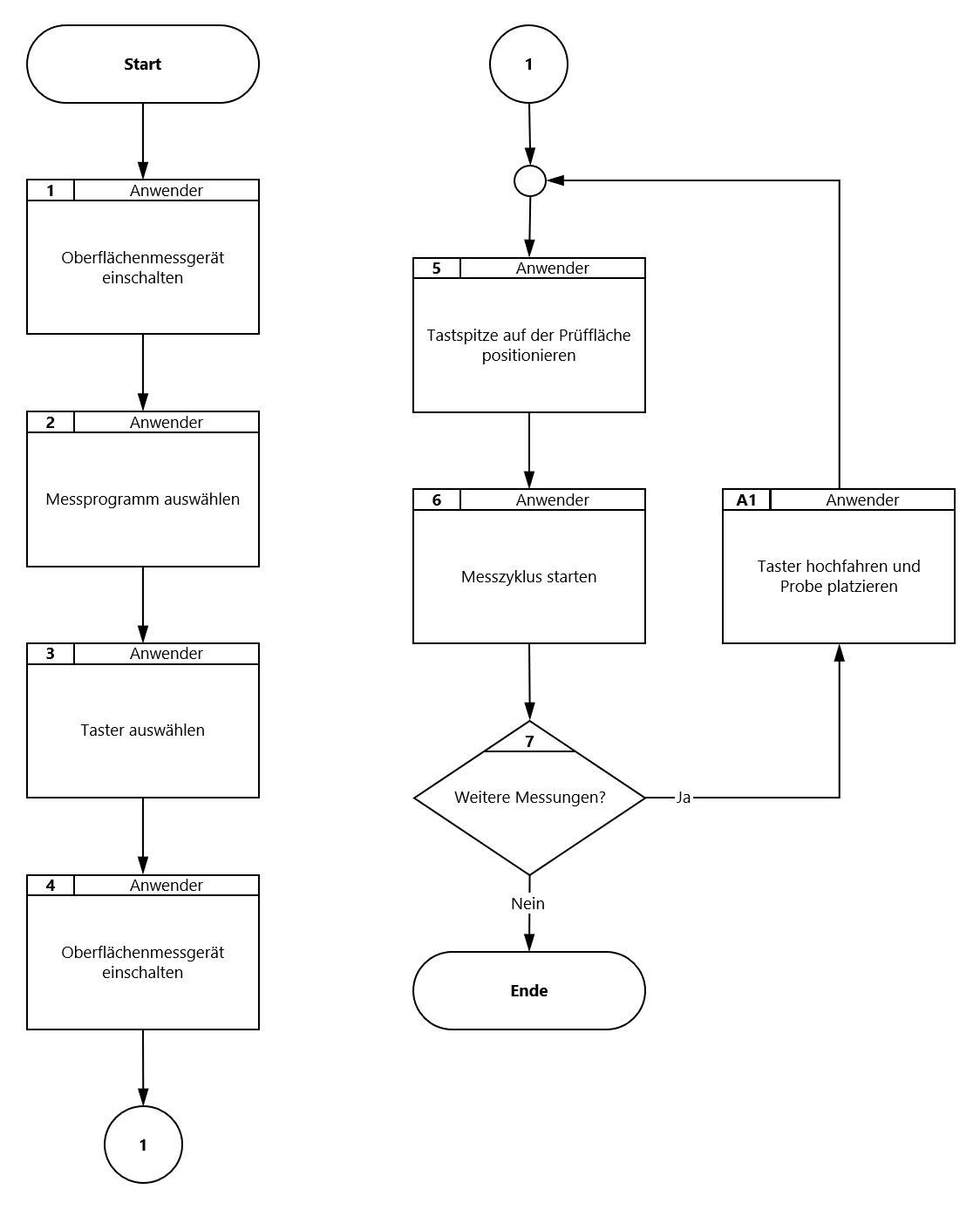

Abbildung 1: Arbeitsablauf, Flussdiagramm
Tabelle 1: Arbeitsablauf, Detailbeschreibung
| Schritt | Aktion | Ergebnis | |
|---|---|---|---|
| 1 | Oberflächenmessgerät einschalten | Wippschalter an der Steuereinheit S8P betätigen | |
| 2 | Messprogramm auswählen | 1) Die Taste RCLPRG drücken. | 1) Die Messprogrammverwaltung wird geöffnet. |
| 2) Standardmessprogramm durch Tastatureingabe 11 und Enter auswählen. | 2) Das Messprogramm ist aktiv. | ||
| 3 | Taster auswählen | 1) Die Taste Messen drücken. | 1) Der Messdialog wird geöffnet. |
| 2) Die Taste F4 drücken. | 2) Die Tasterverwaltung wird geöffnet. | ||
| 3) Verwendeten Tastertyp laut Beschriftung auf dem Taster durch Tastatureingabe auswählen. | 3) Der Tastertyp ist der Steuerung bekannt gemacht. | ||
| 4 | Messbereich und Messstrecke wählen | 1) Mit der Taste F2 den Messbereich auswählen (Siehe Messbereichsverwaltung in der Mitte des Bildschirms). | 1) Der Messbereich ist ausgewählt. |
| 2) Mit der Taste F1 die Länge der Taststrecke auswählen (Siehe Tasterstreckenverwaltung LT). | 2) Die Länge der Taststrecke ist ausgewählt. | ||
| 5 | Tastspitze auf der Prüffläche positionieren | 1) Mit der elektrisch angetriebenen Höhenverstellung (Tasten ↓ und ↑) den Taster oberhalb (!) der Werkstückoberfläche positionieren. | 1) Der Taster befindet sich über der Werkstückoberfläche. |
| 2) Den Taster mit der Stellschraube für die Feineinstellung (vorne am Vorschubgerät) auf der Werkstückoberfläche aufsetzen und den Tastarm parallel zu dieser ausrichten. | 2) Die korrekte Position ist erreicht, wenn sich zwischen Tastarm und Werkstückoberfläche ein gleichmäßiger Lichtspalt zeigt und der Anzeigewert unterhalb des Statusbalkens auf dem Bildschirm des Steuergeräts nahezu Null ist. | ||
| 6 | Messzyklus starten | 1) Die Taste Start drücken. | 1) Die Einzelmessung läuft; die Messzyklusnummer wird angezeigt. |
| 2) Nach jeder Einzelmessung erneut Start drücken. Es sind fünf Einzelmessungen durchzuführen. | 2) Nach der fünften Einzelmessung wird die statistische Auswertung angezeigt. | ||
